От двунаправленного потока энергии до циклического движения в мегаваттном масштабе — вот как меняются требования к проверке и к чему должны быть готовы инженеры.
По мере того как архитектура электромобилей переходит от напряжения 400 В к 800 В и выше 1000 В, сверхбыстрая зарядка вступает в эру мегаватт. Хотя этот сдвиг позволяет значительно сократить время зарядки, он также вносит новый уровень сложности в проверку.
В настоящее время инженеры сталкиваются с растущим разрывом между возможностями системы зарядки и ограничениями безопасности аккумуляторов, что поднимает критические вопросы о надежности, производительности жизненного цикла и взаимодействии с сетью.
В этой статье рассматривается возникающая концепция «беспокойства при проверке», обрисовываются ключевые проблемы тестирования и исследуется, как тестовые платформы следующего поколения применяются в сценариях проверки батареи, зарядки и сети.
Переход к мегаваттной зарядке
Индустрия электромобилей переживает фундаментальный переход к платформам напряжения. Системы на 800 В быстро становятся мейнстримом, и разработка уже приближается к архитектуре 1000 В+, обеспечивающей зарядку на уровне мегаватт. Зарядная инфраструктура развивается соответствующим образом: мощные системы способны преодолевать сотни километров за считанные минуты.
Однако увеличение скорости зарядки — это не только проблема питания, но и проблема проверки.
Новая инженерная проблема: беспокойство по поводу валидации
По мере увеличения возможностей зарядки инженеры должны гарантировать, что системы будут соответствовать не только производительности, но и безопасности, долговечности и соответствию требованиям.
Ключевые вопросы включают в себя:
- Как ведут себя аккумуляторы после сотен циклов агрессивной быстрой зарядки?
- Могут ли высоковольтные компоненты надежно работать при напряжении выше 1000 В?
- Как можно точно воспроизвести реальные условия сети в лабораторных условиях?
Этот расширяющийся разрыв между возможностями и проверкой все чаще называют «тревогой проверки».
Проблемы тестирования в эпоху мегаватт
Проверка зарядного устройства
Современные устройства быстрой зарядки превращаются в сложные энергетические узлы. Поскольку приложения V2G и V2H становятся все более распространенными, испытательные системы должны поддерживать двунаправленный поток энергии и четырехквадрантную работу.
Инженеры часто используют симулятор сети, такой как ITECH IT7900EP, в сочетании с двунаправленным источником питания постоянного тока, например IT6600C, для воспроизведения реального поведения сети и имитации условий на стороне транспортного средства.
Проверка батареи

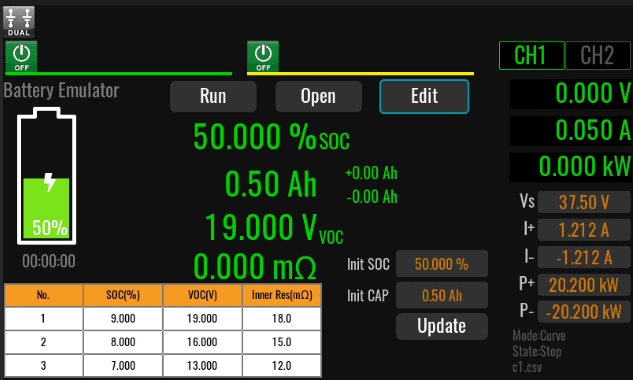

Быстрая зарядка определяется повторяемостью и долгосрочной стабильностью. Инженеры используют такие системы, как мощный двунаправленный источник питания постоянного тока ITECH IT6600C вместе с программным обеспечением для моделирования аккумуляторов BSS2000, чтобы обеспечить плавный переход заряда/разряда и проверку на ранних стадиях.
IT6600C объединяет функции источника и приемника в одном устройстве, обеспечивая плавный переход между зарядкой и разрядкой для эффективной циклической работы батареи. Он поддерживает рекуперативный режим работы с эффективностью >94%, снижая энергопотребление и тепловую нагрузку. Модульная архитектура масштабируется до 10 МВт, что обеспечивает гибкость для будущего расширения системы. С помощью дополнительного программного обеспечения BSS2000 пользователи могут использовать реальные модели аккумуляторов для проверки зарядного устройства и двигателя. Встроенное резервирование и мониторинг на уровне системы обеспечивают стабильную работу и снижают риск простоя.
Проверка динамической нагрузки
Высокоскоростные электронные нагрузки постоянного тока, такие как серия ITECH IT8100A/E, используются для регистрации переходных процессов и моделирования быстрых изменений нагрузки на мегаваттном уровне.
Высокоскоростная и мощная электронная нагрузка постоянного тока серии IT8100A/E предназначена для динамической проверки систем МВт-уровня и отличается сверхвысокой плотностью мощности 7,2 кВт в форм-факторе 3U, масштабируемой от 86,4 кВт (стойка 37U) до 1,8 МВт, с широким диапазоном напряжений от 60 В до 1200 В и частотой дискретизации напряжения/тока до 500 кГц. Он расширяет возможности нагрузки постоянного тока за пределы 600 кВт, позволяя точно фиксировать переходные процессы в мощных системах, одновременно минимизируя занимаемую площадь. Благодаря динамической скорости нарастания тока до 150 А/мкс он эффективно имитирует быстро меняющиеся характеристики батареи. Система поддерживает 1,5-кратное непрерывное кратковременное превышение мощности и до 4-кратное мгновенное превышение мощности, что позволяет инженерам избегать завышения пиковой мощности в таких приложениях, как тестирование защиты и циклическое импульсное управление, тем самым снижая общую стоимость испытаний. Кроме того, его многодиапазонная архитектура напряжения/тока обеспечивает точную нагрузку от уровней мА до кА, а в сочетании с высокоскоростной выборкой и встроенной функциональностью осциллографа она позволяет проверять работоспособность зарядных устройств и аккумуляторных систем во всем диапазоне без необходимости проведения сложных внешних испытательных установок.
Комплексная проверка системы
Полная установка проверки может сочетать IT7900EP (сеть), IT6600C (батарея) и IT8100A/E (нагрузка) для проверки полного взаимодействия системы.
Высокопроизводительный симулятор сети серии IT7900EP обеспечивает мощность до 21 кВА в компактном форм-факторе 3U с возможностью масштабирования до более 1 МВА за счет параллельной работы «ведущий-ведомый», с широким диапазоном частот 16–2400 Гц, моделированием/анализом до 50-й гармоники и высоковольтными моделями до 1050 В без нагрузки. Он объединяет программируемый источник переменного тока, четырехквадрантный симулятор сети и рекуперативную нагрузку переменного/постоянного тока в одном блоке, обеспечивая как подачу энергии в сеть, так и поглощение энергии с возможностью обратной связи. Система поддерживает тестирование соответствия сети, включая LVRT/HVRT, фазовый сдвиг, изменение частоты и введение гармоник, со встроенными функциями тестирования на защиту от изолирования для таких приложений, как зарядные устройства для электромобилей и системы BOBC.
Интегрированные стандарты (IEC 61000-3-2/3-12, IEC 61000-4-11/4-13/4-14/4-28) упрощают тестирование ЭМС. В режиме CE он может эмулировать 14 топологий схемы (например, однофазный выпрямитель RLC, параллельный RLC) для моделирования сложной нагрузки, а в режиме усилителя мощности он поддерживает тестирование PHIL (Power Hardware-in-the-Loop).
Заключение
К 2026 году сверхбыстрая зарядка выйдет за рамки простого масштабирования мощности и станет координацией на уровне системы между автомобилем, зарядным устройством и сетью. Этот сдвиг требует возможностей проверки, которые обычное испытательное оборудование не может обеспечить. Платформа тестирования электромобилей ITECH, построенная на базе серий IT6600C, IT7900EP и IT8100A/E, сочетает в себе высокую плотность мощности, двунаправленную регенерацию и расширенное моделирование для решения этих задач. Он обеспечивает точную проверку реальных условий эксплуатации, обеспечивая при этом масштабируемый путь к зарядке на уровне мегаватт и развертыванию V2G.
Для инженеров, работающих над системами зарядки следующего поколения, ключевым вопросом больше не является то, произойдет ли зарядка МВт, а сможет ли ваша тестовая инфраструктура ее поддержать. Решение ITECH разработано так, чтобы быть готовым в любой момент.
